Beranda / Dokumentasi / Panel Bawah
Panel Bawah

Data, Grafik & Pesan

Panel bawah menampilkan informasi lengkap objek yang dipilih — mulai dari data sensor real-time, grafik historis, tabel pesan, hingga widget tambahan yang dapat dikustomisasi.

Daftar Isi
Data Objek Widget Grafik Pesan

Panel bawah antarmuka pengguna menampilkan berbagai informasi berharga terkait objek yang dipilih. Panel ini terdiri dari tiga tab utama: Data, Grafik, dan Pesan, serta mendukung widget tambahan yang dapat diaktifkan sesuai kebutuhan.

Data Objek
Informasi real-time dari objek yang dipilih

Tab Data menampilkan informasi komprehensif objek yang dipilih, mencakup koordinat lokasi saat ini, alamat, status operasional, durasi gerakan atau kondisi offline, kecepatan, sensor aktif perangkat pelacak, serta berbagai informasi relevan lainnya.

Tampilan Jendela Tentang GPS Server
  • Koordinat & Alamat — Menampilkan koordinat GPS (latitude/longitude) dan alamat lengkap berdasarkan data geocoding.
  • Status Operasional — Menampilkan status terkini objek: bergerak, berhenti, atau offline.
  • Durasi — Menunjukkan berapa lama objek telah berada dalam kondisi saat ini (bergerak atau diam).
  • Kecepatan — Kecepatan perjalanan objek pada saat itu dalam satuan yang dikonfigurasi.
  • Sensor Aktif — Daftar sensor perangkat yang sedang aktif mengirim data ke server.
Widget Tambahan
Aktifkan widget dari Pengaturan untuk informasi lebih lengkap

Selain informasi dasar, panel bawah mendukung berbagai widget opsional yang dapat diaktifkan melalui menu Pengaturan. Widget ini memberikan tampilan data yang lebih kaya dan kontekstual.

Cara mengaktifkan: Buka menu Pengaturan di Panel Atas, lalu pilih widget yang ingin ditampilkan di panel bawah.
Kontrol Objek
Mengirim perintah SMS/GPRS langsung dari panel bawah ke objek yang dipilih.
Event Terbaru
Menampilkan daftar event terbaru yang terkait dengan objek yang dipilih.
Tugas Terbaru
Menampilkan daftar tugas terbaru yang telah dilakukan pada objek yang dipilih.
Jarak Tempuh
Menampilkan jarak tempuh objek selama lima hari terakhir secara ringkas.
Speedometer
Menampilkan kecepatan objek secara visual menggunakan speedometer analog.
Catatan
Memungkinkan pengguna mengetik catatan yang berkaitan dengan objek yang dipilih.
Foto
Memungkinkan pengguna melampirkan gambar yang terkait dengan objek yang dipilih.
Statistik Harian
Menyajikan statistik harian untuk objek yang dipilih dalam format ringkasan.

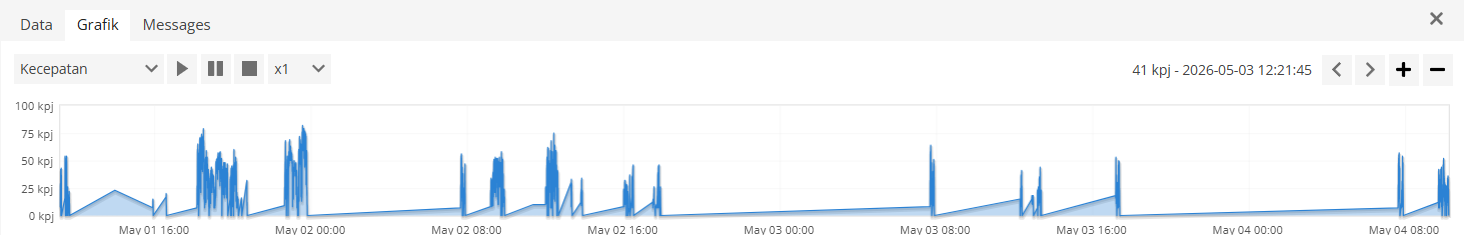

Grafik
Visualisasi data sensor dalam bentuk diagram

Tab Grafik menampilkan informasi dalam bentuk diagram untuk objek yang dipilih dan periode waktu yang ditentukan. Fitur ini memudahkan identifikasi pola atau tren data sensor dari waktu ke waktu.

Tampilan Jendela Tentang GPS Server
Tips: Menu dropdown pada tab Grafik memungkinkan Anda memilih hingga tiga diagram sekaligus untuk ditampilkan secara bersamaan, sehingga memudahkan perbandingan antar sensor.

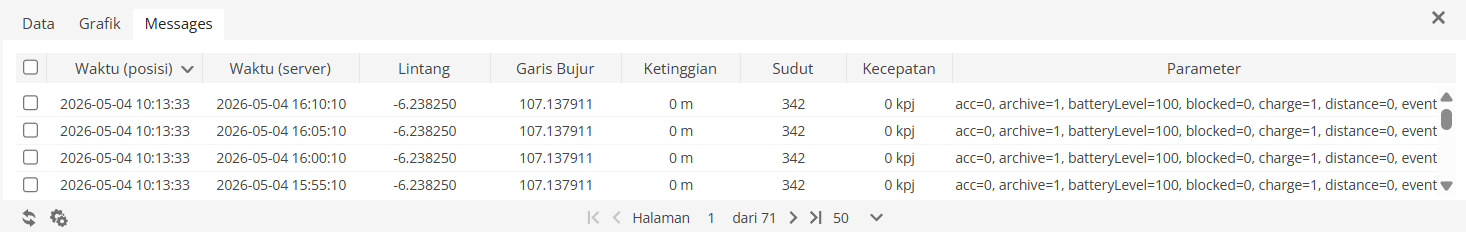

Pesan
Tabel data yang dikirim perangkat ke GPS Server

Tab Pesan memungkinkan Anda melihat informasi yang dikirim perangkat pelacak ke GPS Server untuk periode waktu tertentu. Setiap baris mewakili satu transmisi data dari perangkat.

Tampilan Jendela Tentang GPS Server
Kolom Tabel Pesan
Setiap baris pada tabel pesan berisi kolom-kolom berikut:
Kolom Keterangan
Waktu (posisi) Waktu saat pesan dikirim dari perangkat pelacak.
Waktu (server) Waktu saat pesan diterima oleh GPS Server.
Latitude Koordinat lintang lokasi objek pada sistem koordinat.
Longitude Koordinat bujur lokasi objek pada sistem koordinat.
Altitude Ketinggian objek relatif terhadap permukaan laut (meter).
Sudut Sudut arah pergerakan objek saat ini dalam derajat (0–360° searah jarum jam).
Kecepatan Kecepatan objek pada waktu tersebut.
Parameter Data tambahan yang dihasilkan oleh perangkat pelacak (sensor, I/O, dan lain-lain).
  • Refresh — Memperbarui daftar pesan dengan data terbaru dari server.
  • Menu Aksi — Membuka opsi tambahan seperti menghapus semua record pesan yang dipilih.
